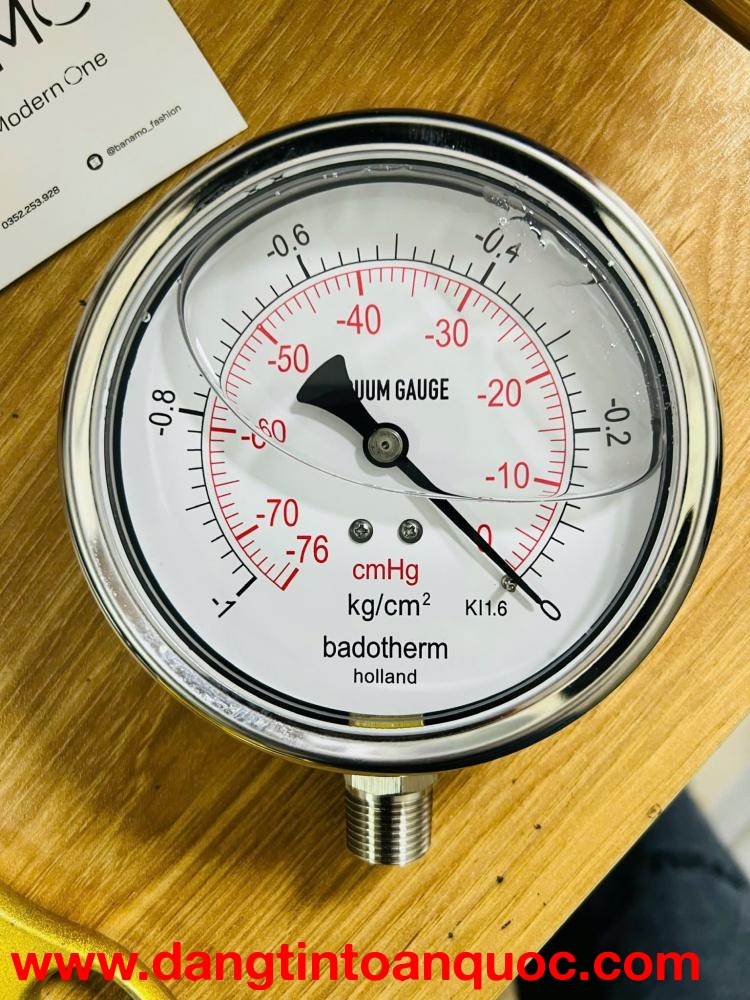

Đồng hồ áp suất chân đứng là gì?
Đồng hồ áp suất chân đứng là loại thiết bị dùng để đo áp suất chất lỏng, khí hoặc hơi trong hệ thống đường ống, máy móc và thiết bị công nghiệp. Đặc trưng của loại đồng hồ này là phần chân kết nối ren được đặt ở phía dưới thân đồng hồ theo phương vuông góc với mặt hiển thị.
Đây là dòng sản phẩm ứng dụng phổ biến nhất hiện nay nhờ thiết kế dễ lắp đặt, dễ quan sát và phù hợp với đa số hệ thống công nghiệp.
Cấu Tạo Của Đồng Hồ Áp Suất Chân Đứng
Một đồng hồ áp suất chân đứng gồm các bộ phận sau:
1. Mặt Đồng Hồ
Mặt hiển thị được in các dải đo áp suất như:
• bar
• psi
• MPa
• kg/cm²
Kích thước phổ biến:
• 40mm
• 50mm
• 63mm
• 100mm
• 150mm
• 200mm
Mặt kính có thể làm từ:
• Kính thường
• Kính cường lực
• Polycarbonate chống va đập
2. Vỏ Đồng Hồ
Vỏ bảo vệ toàn bộ cơ cấu bên trong.
Vật liệu chế tạo:
• Thép sơn đen
• Inox 304
• Inox 316
• Nhựa kỹ thuật
Trong môi trường hóa chất hoặc ngoài trời, inox là lựa chọn tối ưu nhờ khả năng chống ăn mòn cao.
3. Ống Bourdon
Đây là bộ phận quan trọng nhất giúp đo áp suất.
Khi áp suất đi vào bên trong ống Bourdon, ống sẽ biến dạng và truyền chuyển động đến kim hiển thị.
P=FAP = \frac{F}{A}P=AF
Trong đó:
• PPP: Áp suất
• FFF: Lực tác động
• AAA: Diện tích chịu lực
Ống Bourdon thường được làm từ:
• Đồng
• Đồng thau
• Inox
• Hợp kim chống ăn mòn
4. Chân Kết Nối
Phần chân ren nằm phía dưới đồng hồ.
Các chuẩn ren phổ biến:
• G1/4
• G1/2
• NPT 1/4
• NPT 1/2
• BSPT
• M20x15
Đây là lý do sản phẩm được gọi là “chân đứng”.
5. Bộ Truyền Động Và Kim Hiển Thị
Chuyển đổi dao động cơ học từ ống Bourdon thành chuyển động quay của kim chỉ thị.
Kim sẽ hiển thị mức áp suất thực tế trên mặt số.
